4 ggplot

4.1 Introducción

En esta sección vamos a explorar la utilidad de R para la visualización de contenido demográfico. En Riffe y otros (2021) se publicó una colección de artículos sobre ejemplos de “buena” visualización en este tema. Allí reseña un poco de la historia (ver los gráficos de Perozzo ) y se concluye con algunas recomendaciones a la hora de pensar cómo mostrar lo que queremos comunicar. Es interesante la distinción entre gráfico exploratorio y gráfico explicativo.

En la unidad previa trabajamos con una muestra censal a nivel de registro. Aquí contaremos con una distribución por edad y sexo de la población censada en los dos últimos censos e iremos recorriendo distintas formas de visualizar su contenido. Tenemos un objetivo:

https://fineartamerica.com/featured/walking-up-the-pyramid-kirt-tisdale.html?product=shower-curtain

Figure 4.1: https://fineartamerica.com/featured/walking-up-the-pyramid-kirt-tisdale.html?product=shower-curtain

4.2 ggplot

El paquete ggplot del entorno tidyverse tiene sus fundamentos en la gramática de gráficos (Wilkinson, 2005), entender que todo plot es una composición de elementos, más allá de su especificidad (dispersión de putnos, línea, torta, etc.). La idea es “generalizar” su construcción tal que un paquete no sea una colección de casos especiales, sino una forma particular de combinar elementos (capas). Ya lleva 10 años!

Todo gráfico esta compuesto, jearárquicamente, por:

  • Datos: lo que contiene (en un formato determinado) aquello que queremos visualizar. Se utilza el argumento data.
    • Capas
      • Estética determinada: ¿quién es “x”?, ¿quién es “y”?, tamaño (size), color (color) y forma (shape), entre otros. Para esto se utiliza la función aes (de aestethics en ingles), y permite mapear las columnas de la data a cada argumento.
      • Expresión geométrica de los datos. Las más comunes son:
        • Puntos (geom_point)
        • Líneas (geom_line)
        • Barras (geom_bar)
    • Transformación estadística (ajustar una regresión lineal, segmentar por percentiles, frecuencia de barra, etc.)
  • Sistema de coordenas y Escalas: las medidas relativas con las cuales interpretar los datos y su transformación visual. Personalización de ejes y leyenda, cambiar a escala logarítmica, asignar una escala de colores, etc.

Obtengamos la población censal por provincia de los dos últimos censos, disponible en el archivo “PoblCensal01y10.xlsx”. Seleccionemos CABA y veamos su distribución por edad en 2010 con ggplot.

N_CABA <- N_Censo %>%
  filter(PROV_NOMBRE == "CIUDAD AUTONOMA DE BUENOS AIRES" & CENSO==2010)

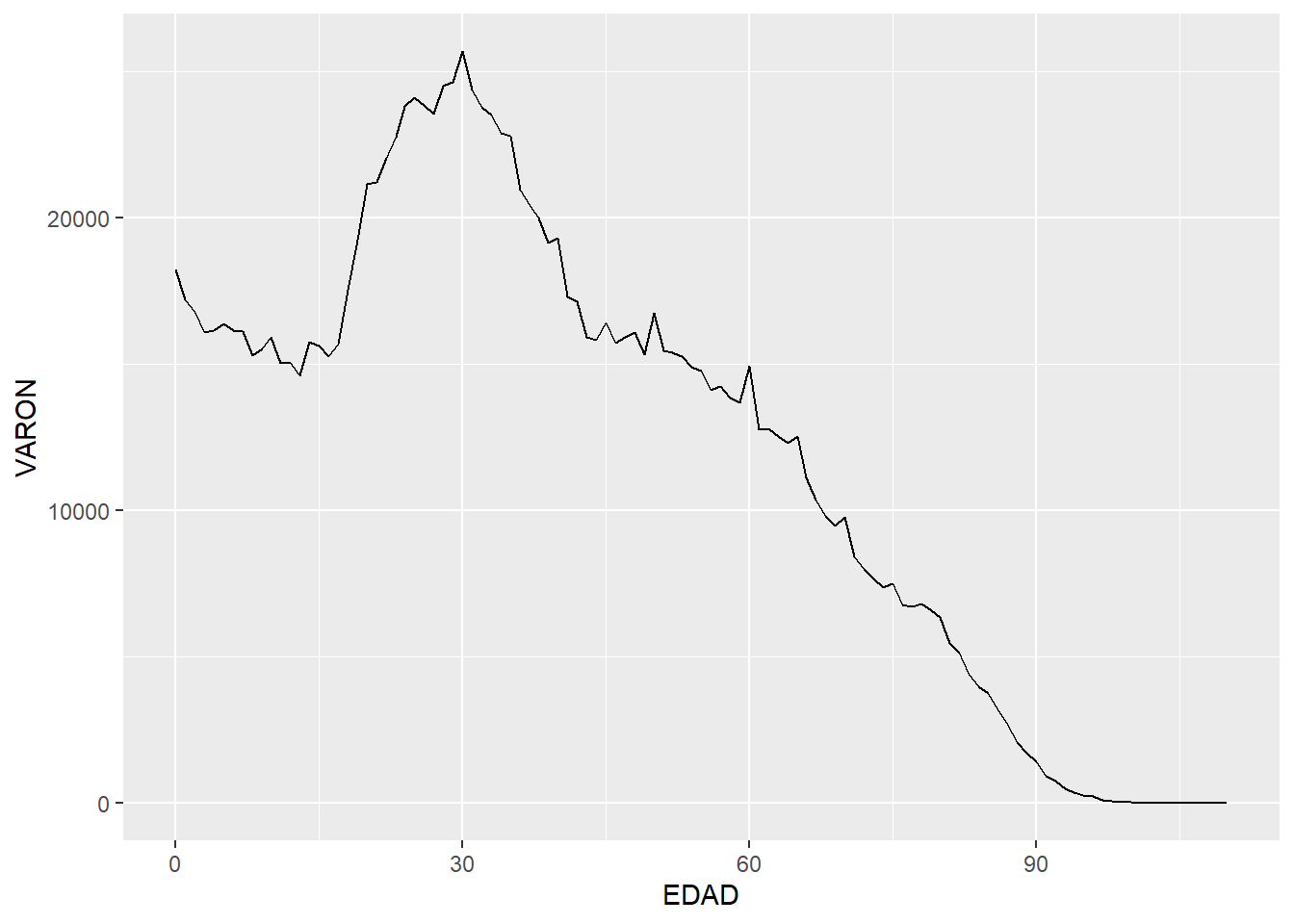

# genero un primer gráfico con los tres elementos básicos:
ggplot(data = N_CABA,                 # data
       aes(x = EDAD, y = VARON)) +    # estética
       geom_line()                    # geometría

Lo bueno de >%> es que puedo verbalizar también aquí!

N_CABA %>%
  ggplot(aes(x = EDAD, y = VARON)) +
  geom_line()

ggplot utiliza + en vez de %>%. No es algo de lo que esté orgulloso su creador, pero tiene sus razones.

Podemos compararla con otras provincias en 2010, como Formosa y Entre Ríos, distinguiéndolas por color (estética). Tomemos el caso de los varones. ¿Qué observaciones podemos hacer?

# creo un vector con las seleccionadas, y filtro la base
Provincias <- c("FORMOSA", "ENTRE RIOS", "CIUDAD AUTONOMA DE BUENOS AIRES")

# filtro data
N_Provs <- N_Censo %>%
  filter(PROV_NOMBRE %in% Provincias, CENSO==2010)

# genero un primer gráfico con los tres elementos básicos:
ggplot(data = N_Provs,                                       # data
       aes(x = EDAD, y = VARON, color = PROV_NOMBRE)) +      # estética
       geom_line()                                           # geometría

Podemos adicionar otra capa geométrica de puntos distinguiendo por forma (atributo estético adicional). Ya estamos en 4 dimensiones.

g_Provs <- ggplot(data = N_Provs,
                  aes(x= EDAD, y = MUJER, color = PROV_NOMBRE)) +
           geom_line() +
           geom_point(aes(shape = PROV_NOMBRE))

Acabamos de crear un objeto: ¿de qué tipo es?.

Lo que se encuentra dentro de ggplot() vale para todas las capas, excepto se “pise”. Por ejemplo, da el mismo plot las siguientes dos sentencias: data %>% ggplot(aes(x= EDAD, y = MUJER) + geom_line() que… data %>% ggplot() + geom_line(aes(x= EDAD, y = MUJER))

Agreguemos un título, un subtítulo, modifiquemos el tamaño del punto, la posición y título de la leyenda, y especifiquemos las marcas en el eje x:

g_Provs <- g_Provs +  # partimos del objeto anterior
  labs(title = "Población de varones por edad. Año 2010",
       subtitle = "Provincias seleccionadas",
       caption = "Fuente: INDEC",
       x = "Edad", y = "Varones") +
  theme(legend.position = "bottom",
        legend.direction = "horizontal",
        legend.title = element_blank()) +
  scale_x_continuous(breaks = seq(0,100,10)) # ups!
g_Provs

Podemos definir una paleta de colores, cambiar la temática de fondo por una más simple y suavizar las series con algún modelo. Adicionalmente mediante ggsave podemos guardar el objeto como imágen en la extensión que se desee.

mi_paleta <- c("#000000", "#E69F00", "#56B4E9") # sistema Hexadecimal de colores

g_Provs <- g_Provs +
  scale_colour_manual(values = mi_paleta) +
  theme_bw() +
  geom_smooth(method = 'loess', span=.5) # podés jugar con span (0,1)

ggsave(filename = "g_Provs.pdf", plot = g_Provs)

g_Provs

Podés encontrar más colores y paletas prediseñadas, temáticas predefinidas o incluidas en paquetes como ggthemes, y formas de suavizar una serie continua (aquí utilizamos loess, por defecto, pero puede ser lm, de linear model).

Para continuar nuestro camino hacia la pirámide de población con ggplot, conviene que Sexo sea una única variable con dos categorías (una variable de tipo factor). Una buena idea: siempre tratar con tidy data!

https://github.com/allisonhorst/stats-illustrations

Figure 4.2: https://github.com/allisonhorst/stats-illustrations

Postulados:

  • Cada columna es una variable.

  • Cada fila es una realización/observación de la unidad de análisis.

  • Cada celda es un valor observado, un dato.

Para esto utlizaremos las funciones pivot (antiguamaente llamadas gather y spread, por si lo ves en la web). Leamos la hoja de ayuda (cheat sheet) de tidyr juntos, otro paquete del entorno tidyverse. Y quedémonos por el momento con Entre Ríos.

N_ER <- N_Provs %>%
              pivot_longer(cols = c(VARON, MUJER), names_to = "Sexo", values_to="N") %>%
              mutate(Sexo = as.factor(Sexo)) %>%
              filter(PROV_NOMBRE == "ENTRE RIOS") %>%
              select(-PROV_CODIGO) %>%
  arrange(CENSO, Sexo, EDAD)
head(N_ER)

Tenemos nuestra tabla preparada, es el momento de pasar a una geometría de barras. Al momento de trabajar con barras, la estética fill equivale al atributo color de líneas o puntos. Podemos incluir el condicional de signo dentro de la definición de ejes (o de manera previa mediante mutate, como prefieras):

Pir_ER <- ggplot(data = N_ER,
                aes(x = EDAD, y = ifelse(Sexo == "VARON", -N, N), fill = Sexo)) +
                geom_bar(stat = "identity") # que ggplot no trate de contar cual histograma
Pir_ER

Ups! Hay que dar vuelta (flip) la pirámide. Podemos hacerle unos cambios adicionales de paso: fijar los límites horizontales y mostrar solo absolutos, incluir titulo, subtítulo y fuente, cambiar las etiquetas de ambos ejes, incluir un tema distinto y cambiar el color de las barras.

Pir_ER <- Pir_ER +
            coord_flip() +
            scale_y_continuous(labels = abs, limits = max(N_ER$N) * c(-1,1)) +
            scale_x_continuous(labels = seq(0,110,5), breaks = seq(0,110,5), limits=c(0, 110)) +
            labs(y = "Población",
                 x = "Edad",
                 title = "Pirámide de población. Año 2010",
                 subtitle = "Entre Ríos",
                 caption = "Fuente: en base a INDEC") +
            scale_fill_manual(values = c("red", "green")) +
            theme_bw()
Pir_ER

Probablemente querramos comparar provincias, para lo que podemos usar las opciones de faceting. Volvamos a utilizar el data.frame de 3 provincias, transformándolo primero a formato tidy:

# formato tidy
N_Provs <- N_Provs %>%
              pivot_longer(cols = c(VARON, MUJER), names_to = "Sexo", values_to = "N")

# pirámide
Pirs <- N_Provs %>%
                ggplot(aes(x = EDAD, y = ifelse(Sexo == "VARON", -N, N), fill = Sexo)) +
                geom_bar(stat = "identity") +
                coord_flip() +
                scale_y_continuous(labels = abs,
                                   limits = max(N_Provs$N) * c(-1,1)) +
                labs(y = "Población", x = "Edad") +
                labs(title = "Pirámide de población. Año 2010",
                  subtitle = "Provincias seleccionadas",
                  caption = "Fuente: INDEC") +
                scale_fill_manual(values = c("red", "green")) +
                theme_dark() +
                facet_grid(rows = vars(PROV_NOMBRE)) # o cols?
Pirs

Utilicé dos veces labs! Es posible porque ggplot funciona sumando elementos. ¿El gráfico nos permite inferir estadíos transicionales? Mmm… Deberíamos verlo en porcentajes. Todo en una sentencia:

PirsPorc <- N_Provs %>%
                group_by(PROV_NOMBRE, Sexo) %>%
                mutate(Np = round(N/sum(N)*100,2))%>%
                ggplot() +
                  aes(x = EDAD, y = ifelse(Sexo == "VARON", -Np, Np), fill = Sexo) +
                  geom_bar(stat = "identity") +
                  coord_flip() +
                  scale_y_continuous(labels = abs) +
                  labs(y = "Porcentaje de población", x = "Edad") +
                  theme_bw() +
                  scale_fill_manual(values =c("blue", "gold"))+
                  facet_grid(cols = vars(PROV_NOMBRE))
PirsPorc

Finalmente, cuando necesites guardar el gráfico, por ejemplo como pdf:

ggsave(plot = "PirsPorc.pdf", filename = PirsPorc)

¡Ahora sí! Estamos en condiciones de percibir visualmente qué nos dice el stock por edad y sexo: envejecimiento, efecto migratorio, patrones de declaración censal de edad. ¿Qué más? Quizás si fuera un gráfico interactivo… Un bonus track utilzando plotly:

#install.packages("plotly")
library(plotly)
PirsPorc_plotly <- ggplotly(PirsPorc + aes(text = Np), tooltip= "text")

4.2.1 Actividad

  1. Realizar un gráfico de línea con el índice de masculinidad por edad de la provincia que prefiera para el censo 2010.

  2. Ahora incluya ambos censos, cada uno con un color distinto.

  3. Hacer el mismo gráfico pero comparando 3 provincias.

  4. El primer autor te escribe para incluir el gráfico previo en una publicación. ¿Qué modificaciones le harías para dejarlo listo?

  5. Construir la pirámide de población del Total país, colocando ambos censos uno debajo del otro.

  6. Ahora el primer autor (incansable) te solicita que hagas el plot anterior pero por grupos quinquenales de edad.

4.3 Lexis

Gráfico útil para representar la dinámica poblacional de ingreso y permanencia en un estadío demográfico según edad, tiempo calendario (o período) y año de nacimiento (o cohorte). Su aplicación más común es en mortalidad, pero es generalizable a la relación exposición~evento con múltiples usos.

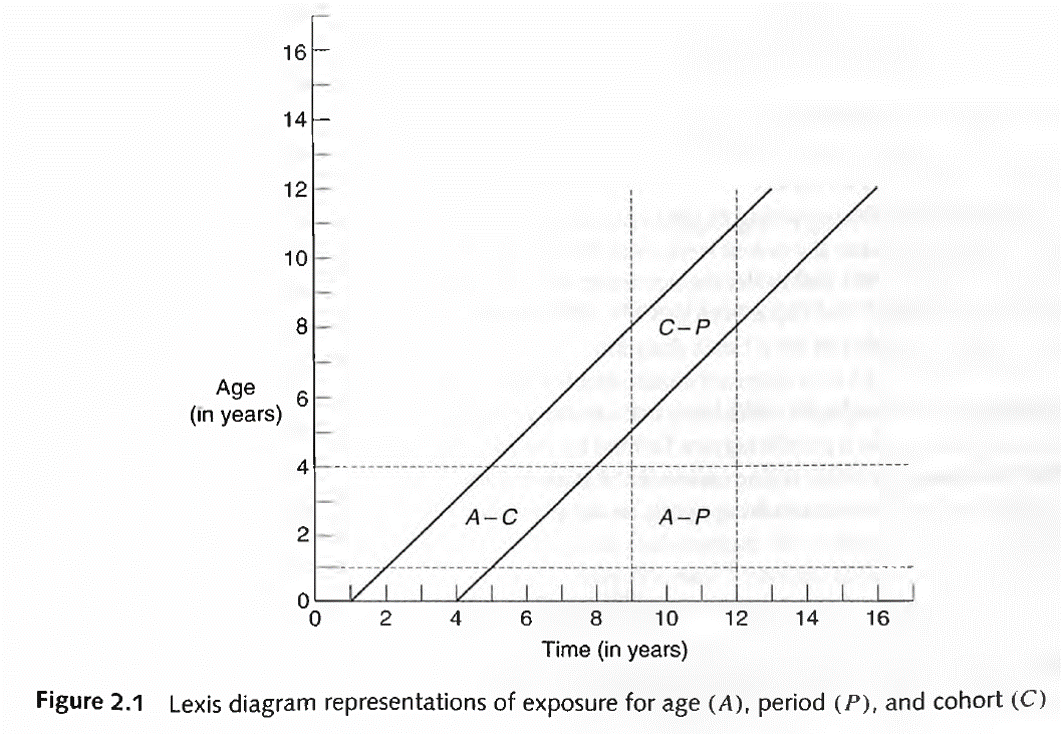

Fuente: Preston et. al (2001)

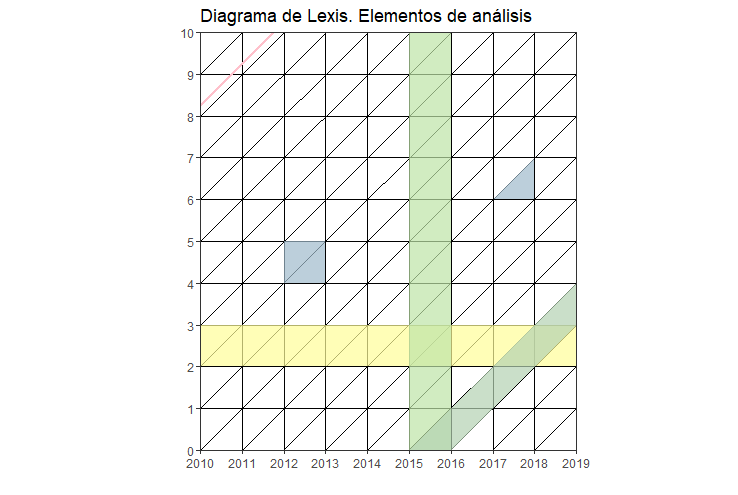

Los elementos principales de análisis son:

  • Líneas de vida (45°)
  • Segmentos horizontales y verticales
  • Superficies

Ejemplos de uso del diagrama utilizando R:

  • Mortalidad por conflictos armados (replicable): Fuente: Alburez et. al (2019) Fuente: Alburez et. al (2019)

  • Sobremortalidad masculina en Inglaterra y Gales (1841-2013): Fuente: Schöley & Willekens (2017) Fuente: Schöley & Willekens (2017)

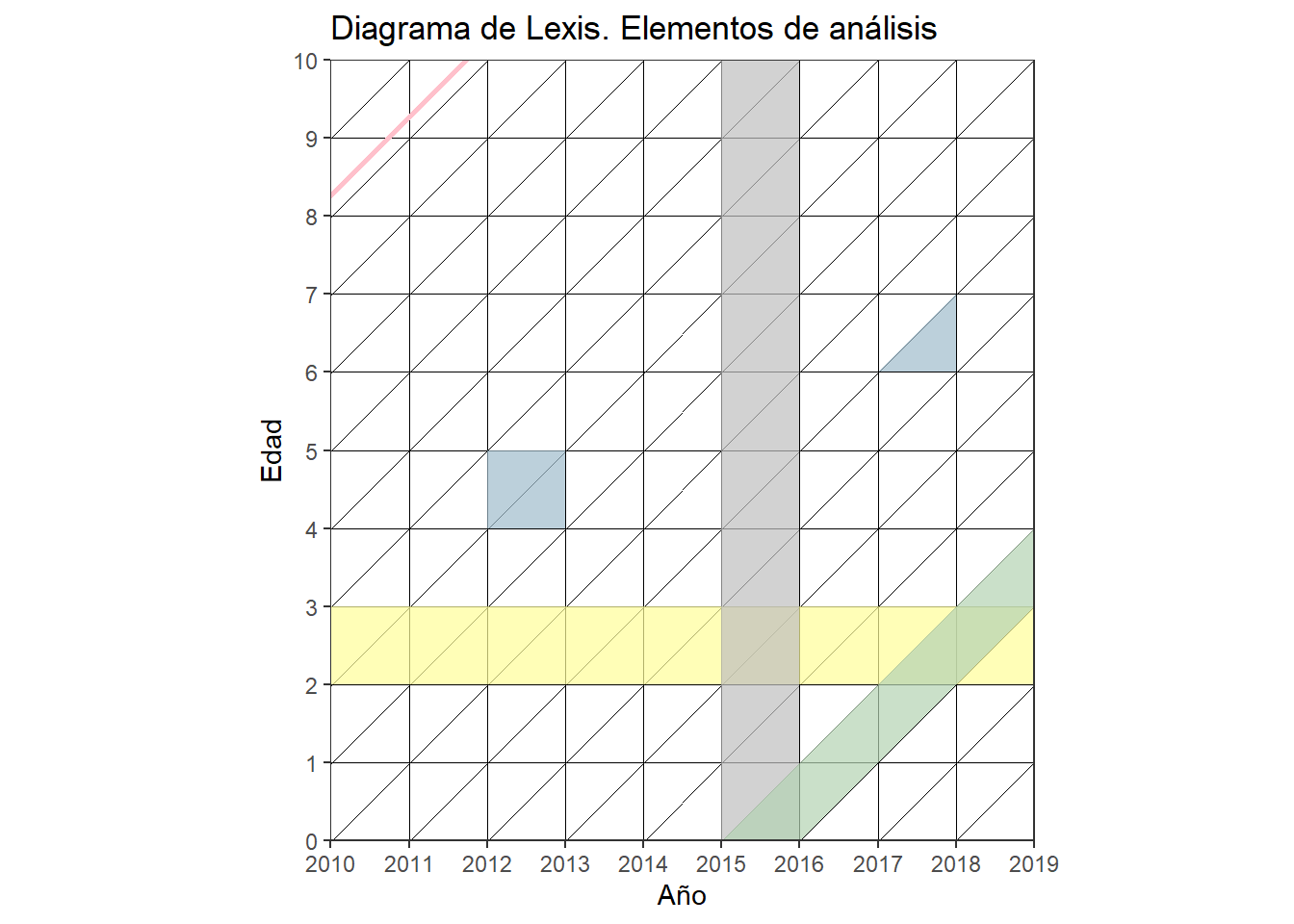

Construyamos el diagrama básico del inicio. Para eso haremos uso del paquete LexisPlotR creado por Philipp Ottolinger (gracias Otto). Construyó un set de funciones basadas en ggplot que facilita la creación de diagramas haciéndolo un ejercicio intuitivo.

# install.packages("devtools")
# devtools::install_github("ottlngr/LexisPlotR") #¿Cómo no esta en CRAN?
library(LexisPlotR)
library(tidyverse)

# creamos el objeto "mylexis", definiendo el rango de sus ejes: los primeros 10 años de vida durante 2010-2019. Aquí podemos especificar un "delta" si es que nos interesan los grupos quinquenales.
mylexis <- lexis_grid(year_start = 2010, year_end = 2019, age_start = 0, age_end = 10)

# pintamos la edad 2
mylexis <- lexis_age(lg = mylexis, age = 2)

# pintamos el año 2015, de gris en este caso.
mylexis <- lexis_year(lg = mylexis, year = 2015, fill = "grey")

# Ahora la cohorte 2015
mylexis <- lexis_cohort(lg = mylexis, cohort = 2015)

# Una línea de vida, ¡elemento fundamental del diagrama!
mylexis <- lexis_lifeline(lg = mylexis, birth = "2001-09-23", lwd = 1, colour = "pink")

# Al ser un objeto ggplot, podemos incorporarle atributos, como el título
mylexis <- mylexis + labs(x="Año", y = "Edad",title = "Diagrama de Lexis. Elementos de análisis")

# Para crear polígonos, el autor se basa en la geometría "geom_polygon". Creamos un cuadrado. El orden de los datos es importante. Además podemos crear muchos polígonos al mismo tiempo señalando los grupos.
square <- data.frame(group = c(1, 1, 1, 1),
                       x = c("2012-01-01", "2012-01-01", "2013-01-01", "2013-01-01"),
                       y = c(4,             5,            5,            4))
mylexis <- lexis_polygon(lg = mylexis, x = square$x, y = square$y, group = square$group)

# Creamos el triángulo. ¿A qué refiere?
triangle <- data.frame(group = c(1, 1, 1),
                       x = c("2017-01-01", "2018-01-01", "2018-01-01"),
                       y = c(6, 6, 7))
mylexis <- lexis_polygon(lg = mylexis, x = triangle$x, y = triangle$y, group = triangle$group)

# Imprimimos!
mylexis

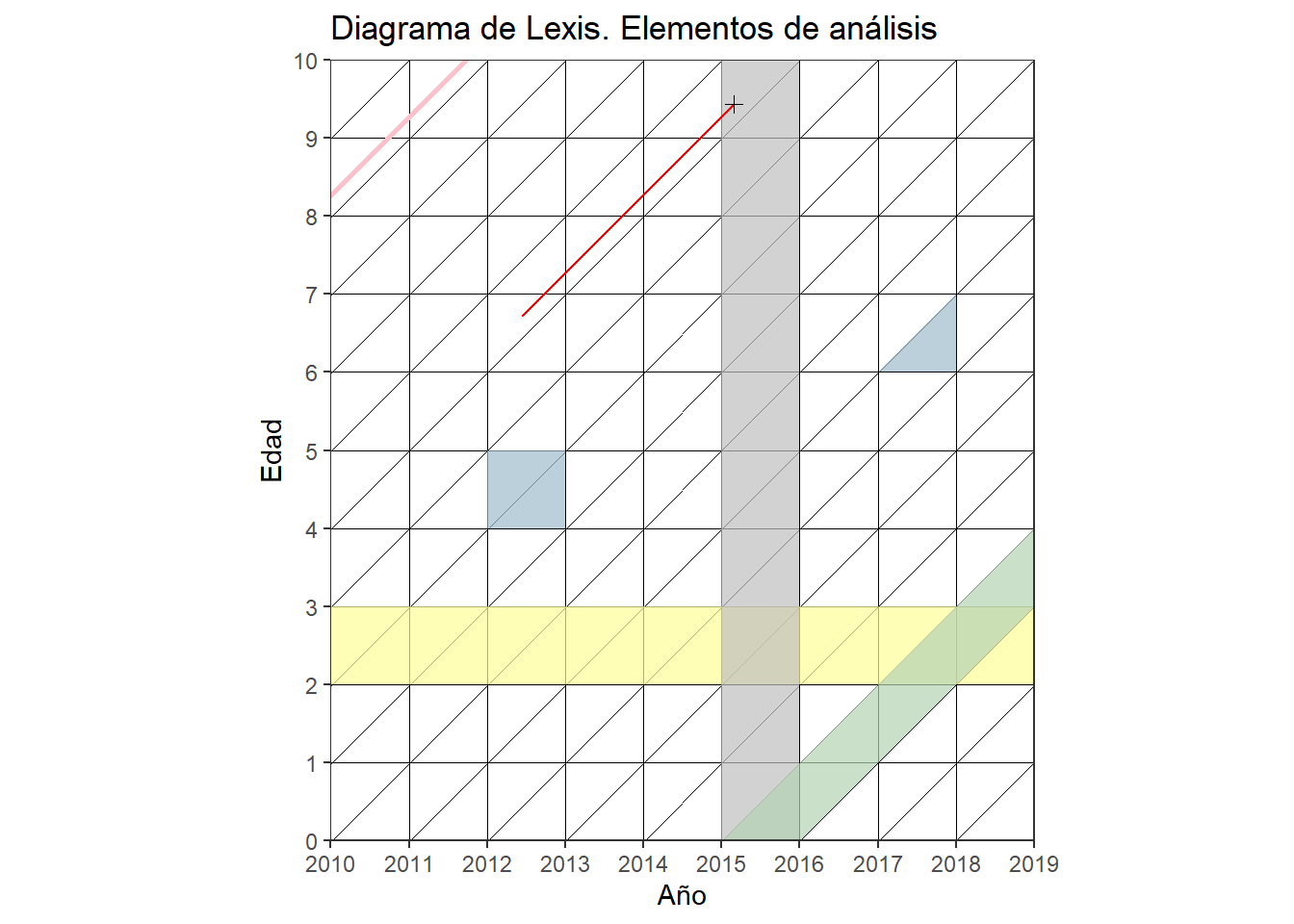

Adicionalmente, si trabajamos con población donde la exposición puede ser truncada (por derecha o izquierda), podemos graficar líneas de vida que respeten ese comportamiento. Tambien podemos señalar con una cruz la ocurrencia del evento de salida que se estudia.

# ingresa al estudio sobre deserción escolar en el año 2012 un niño/a nacido en el año 2005, abandonando el colegio a los 9 años de edad:
mylexis <- lexis_lifeline(lg = mylexis,
                          birth = "2005-09-23",
                          entry = "2012-06-11", exit = "2015-02-27", lineends = T,
                          colour = "red")
mylexis

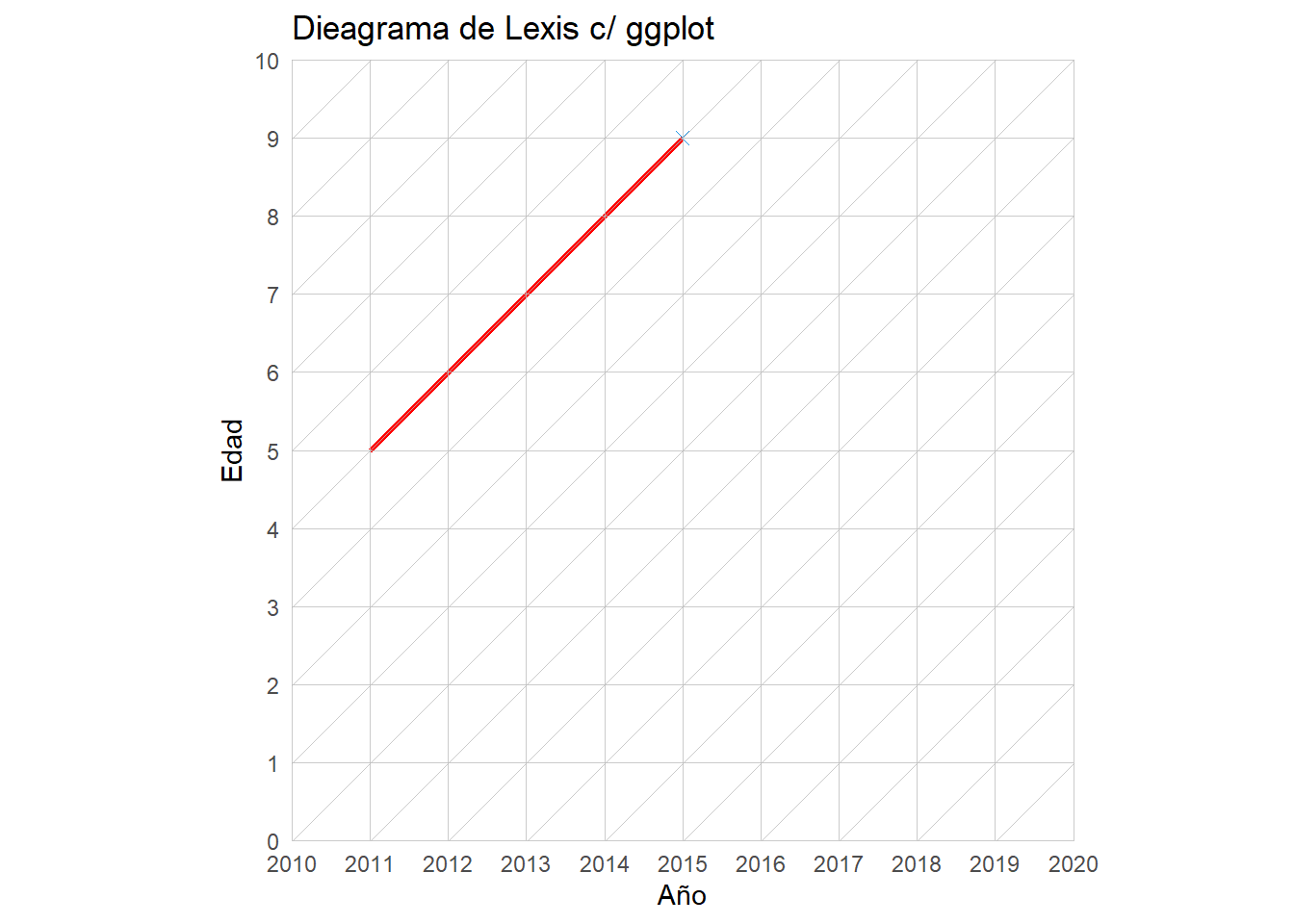

Pero atrás de esto esta ggplot!

ggplot() +
  geom_segment(aes(x = 2011, y = 5, xend = 2015, yend = 9), color = "red", size=1)+ # debería ir al final
  geom_point(aes(x=2015, y=9),shape=4,size=2,col=4)+
  coord_equal() +
  scale_x_continuous(breaks=2010:2020, expand = c(0,0)) +
  scale_y_continuous(breaks=0:10, expand = c(0,0)) +
  geom_vline(xintercept = 2010:2020, color="grey", size=.15, alpha = 0.8) +
  geom_hline(yintercept = 0:10, color="grey", size=.15, alpha = 0.8) +
  geom_abline(intercept = seq(-2020, -2000, by=1), slope = 1, color="grey", size=.15, alpha = 0.8)+
  labs(x="Año", y="Edad",title = "Dieagrama de Lexis c/ ggplot")+
  theme_minimal()+
  theme(panel.grid.major = element_line(colour = NA),
        panel.grid.minor = element_line(colour = NA),
        plot.background = element_rect(fill = "white",
                                       colour = "transparent"))

Para incluir triángulos y cuadriláteros se utiliza geom_polygon. Para dar superficie, de manera similar al gráfico Scholey & Willekens (2017), se utiliza geom_tile. Para esto último un gran tutorial de Tim Riffe.

4.4 Estudio de cohorte: un ejemplo

Construyamos una tabla de cohorte a partir de un grupo de estudiantes que iniciaron con 3 años de edad (cumplida) su trayectoria educativa el 3/3/2000, y donde la salida es dejar el estudio (sea cual sea el nivel alcanzado) por primera vez antes de retomar o abandonar definitivamente (¿en este contexto qué sería \(\omega\)?). Simulemos el comportamiento de 1000 chicas/os con distribución uniforme de la edad y distribución gamma del tiempo de permanencia:

set.seed(100) # qué es esto?
clase <- data.frame(edad_inicio = runif(n = 1000, min = 3, max = 4),
                    tiempo_exp = rgamma(n = 1000, shape = 40, rate = 2)) %>%
          mutate(edad_salida = edad_inicio + tiempo_exp)

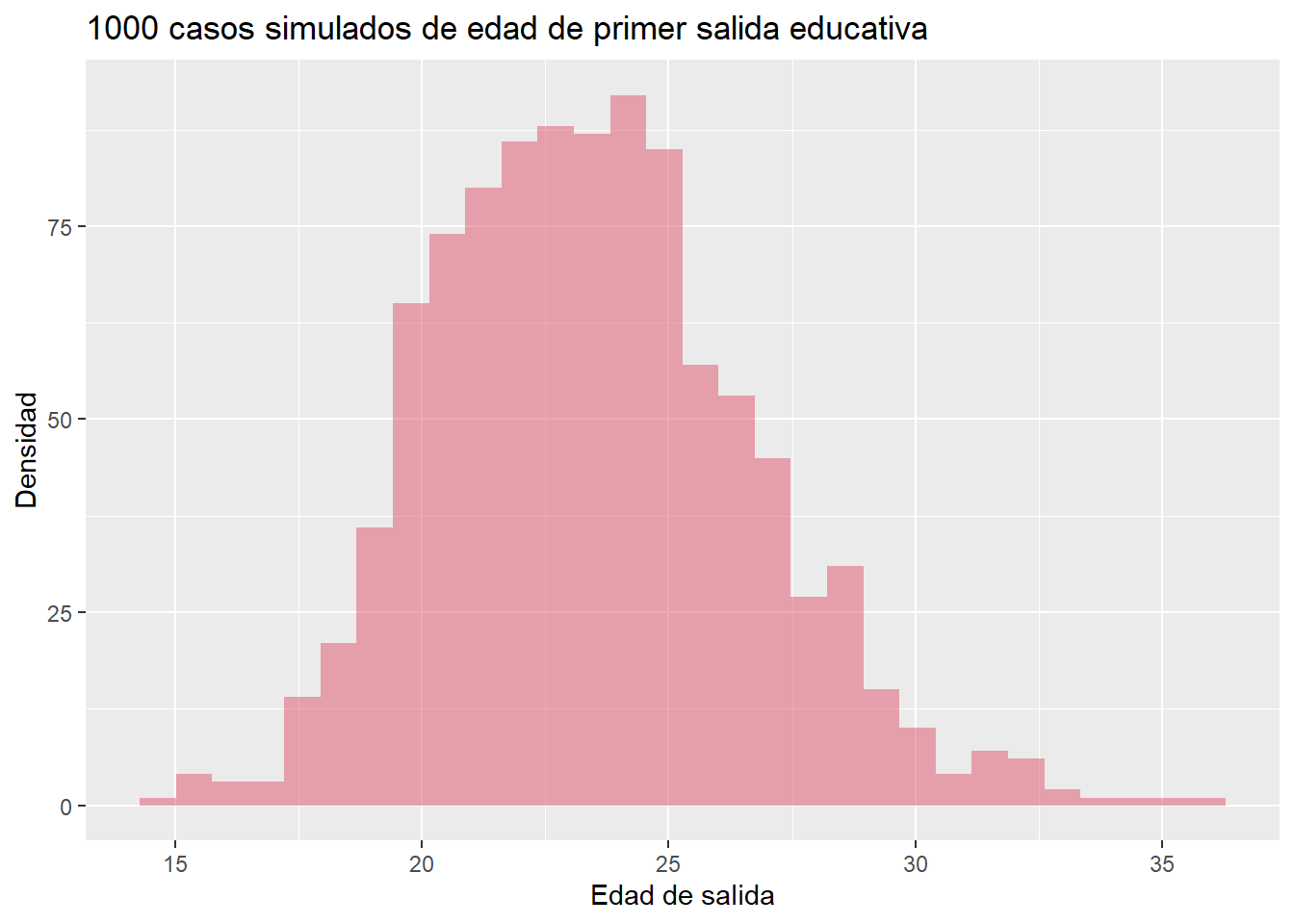

¿Cómo luce?

ggplot(clase, aes(x=edad_salida)) +
  geom_histogram(fill=2, alpha=.5) +
  labs(x = "Edad de salida", y = "Densidad",
       title = "1000 casos simulados de edad de primer salida educativa")

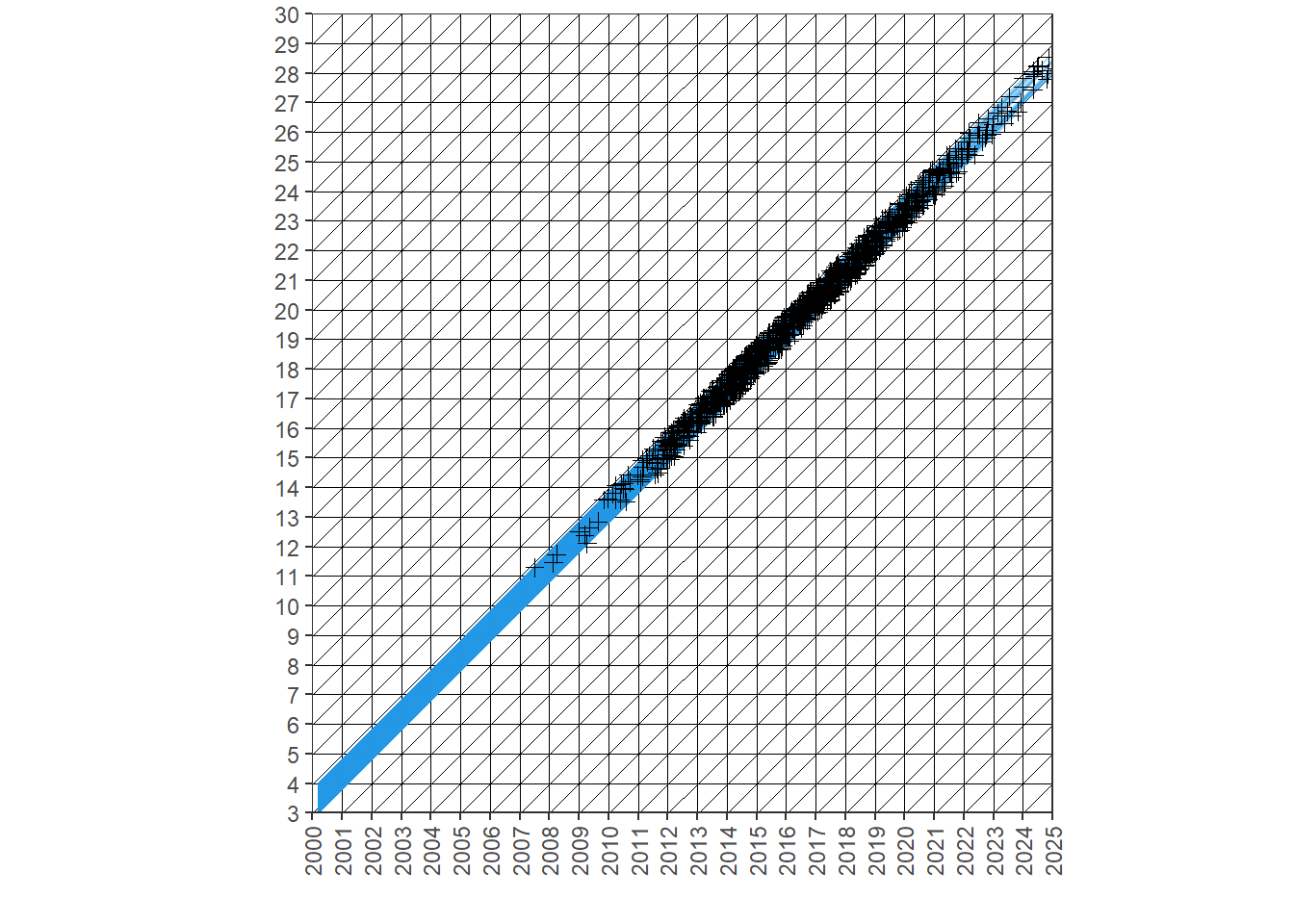

Construyamos el diagrama de Lexis de esta cohorte utilizando LexisPlotR:

# una forma de moverse en el tiempo: a una fecha restarle cantidad de días
clase$nacimiento  <- as.Date("2000-03-03") - clase$edad_inicio * 365.25
clase$salida      <- clase$nacimiento + clase$tiempo_exp * 365.25

# creo Lexis
mylexis     <- lexis_grid(year_start = 2000, year_end = 2025, age_start = 3, age_end = 30)
mylexis     <- lexis_lifeline(lg = mylexis,
                          birth = clase$nacimiento,
                          entry = "2000-03-03",
                          exit = clase$salida, lineends = T,
                          colour = 4, alpha = 1/3) +
  theme(axis.text.x = element_text(angle = 90, vjust = 0.5, hjust=1))
mylexis

¿Por qué las líneas no empiezan justo en 2000? Estimemos algunos parámetros básicos:

# la edad media de salida
mean(clase$edad_salida)

# la probablidad de "sobrevivir" a la edad 18
clase %>% filter(edad_salida >= 18) %>% summarise(n()/nrow(clase))

# probablidad de abandonar en los 20 años cumplidos
clase %>% filter(edad_salida >= 20 & edad_salida < 21) %>% summarise(n()/nrow(clase))
## [1] 23.4662
##   n()/nrow(clase)
## 1           0.974
##   n()/nrow(clase)
## 1           0.103

4.4.1 Actividad

  1. Crear un diagrama de Lexis e incluir en rojo las líneas de vida de las 3 personas más jóvenes que conozcas.

  2. Considerando el ejercicio de permanencia escolar:

    • Calcula la probabilidad de “salir” luego de los 30 años?

    • Cambia la semilla del ejercicio previo (set.seed()) por cualquier entero que desees y repite el ejercicio. ¿Hay diferencias? ¿Por qué?

4.5 Reproduciendo

El covid19 puso en primera plana el análisis demográfico, especialmente en el impacto que tuvo en \(e_0\) ¿No te parece genial la figura 1 del paper Quantifying impacts of the COVID-19 pandemic through life-expectancy losses: a population-level study of 29 countries de Aburto y Otros (2021)? Podemos recrearlo gracias a que los autores lo permiten aquí, haciendo su paper reproducible. De paso vamos viendo funciones nuevas. Iremos comentando los pasos:

# necesitamos algunas librerías que no tenemos aún. Si no las tenés debes instalarlas primero
#install.packages("hrbrthemes")
library(hrbrthemes)

# cargar la data

df_ex_ci <- read_rds("Data/df_ex_ci.rds")
head(df_ex_ci)

# crear el gráfico
fig_1 <- df_ex_ci %>%
  # primero factorizar según el número actual de la variable
  mutate(name = name %>% fct_reorder(rank_e0f19)) %>%
  # me interesa ciertas edades
  filter(age %in% c(0, 60)) %>%
  # si hay alguna NA sacar la fila
  drop_na(name) %>%
  # una forma de seleccionar
  transmute(name, sex, age,ex_2015, ex_2019, ex_2020 = ex) %>%
  # hete aquí un pivot...
  pivot_longer(cols = ex_2015:ex_2020,
               names_to = "year", values_to = "ex", names_prefix = "ex_") %>%
  mutate(age = age %>% as_factor()) %>%
  # ggplot
  ggplot()+
  # un color por sexo, una forma por año
  geom_point(aes(x = ex, y = name, color = sex, shape = year))+
  # separar un poco con líneas grises
  geom_hline(yintercept = seq(2, 28, 2), size = 5, color = "#eaeaea")+
  # personalizar qué formas, tamaños y colores usar
  scale_shape_manual(values = c(124, 43, 16))+
  scale_size_manual(values = c(4, 4, 1.5))+
  scale_color_manual(values = c("#B5223BFF", "#64B6EEFF"))+
  # donde colocar los nombres de los ejes
  scale_y_discrete(position = "right")+
  scale_x_continuous(position = "top")+
  # facet por edad, sin respetar escala
  facet_grid(~age, scales = "free_x")+
  # sin leyenda, líneas horizonatales y demases
  theme(
    legend.position = "none",
    panel.grid.major.y = element_blank(),
    panel.grid.minor.y = element_blank(),
    strip.text = element_blank(),
    panel.spacing.x = unit(2, "lines"),
    axis.text.y = element_text(face = 2))+
  # etiquetas de ejes
  labs(x = "Life expectancy, years",y = NULL)

# guardar
ggsave(fig_1, filename = "fig-1.pdf",
       width = 6, height = 4.5, device = cairo_pdf)

Las etiquetas en referencia a la edad y la formas de los puntos las realizaron posteriormente con annotate, una función que permite incluir (encima) texto u otras figuras geométricas en el plano.

4.6 Otras visualizaciones

Samuel Preston (1975) encontró una relación matemática (al menos) a nivel de país entre la esperanza de vida al nacer y el producto per cápita. Veamos que ocurre específicamente en el Continente Americano utilizando el paquete de datos gapminder.

library(gapminder)
p <- ggplot(filter(gapminder, continent == "Americas"),
            aes(x = gdpPercap, y = lifeExp))

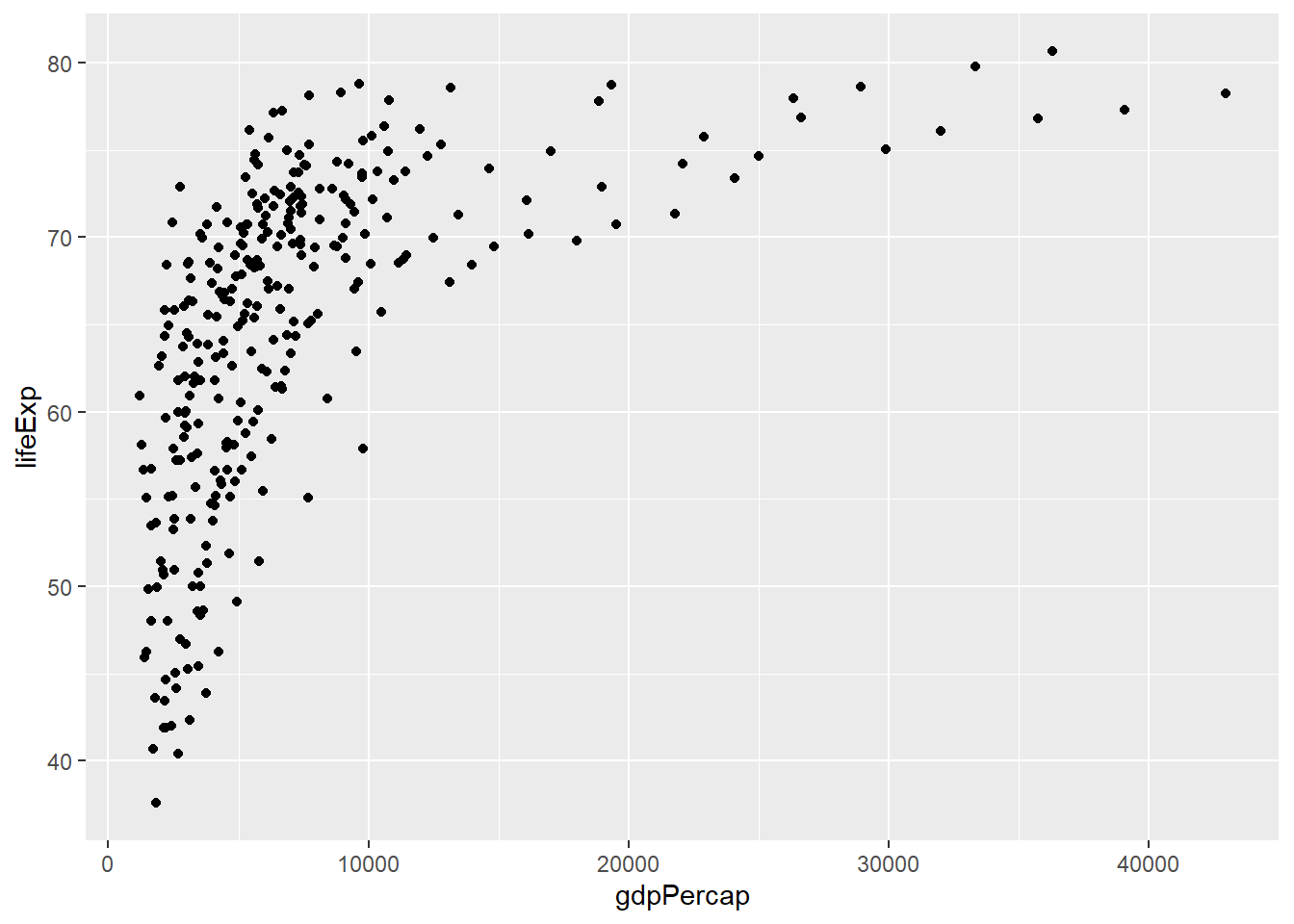

p + geom_point() # dispersión

p + geom_point(aes(color = country), alpha = (1/3), size = 3, show.legend = F)

p1 <- p + geom_point(aes(color = country, size = pop), alpha = 1/3) # fijate el lugar de size
p1 <- p1 + geom_smooth(lwd = 1, lty = 2, color = 2, se = FALSE)
p1

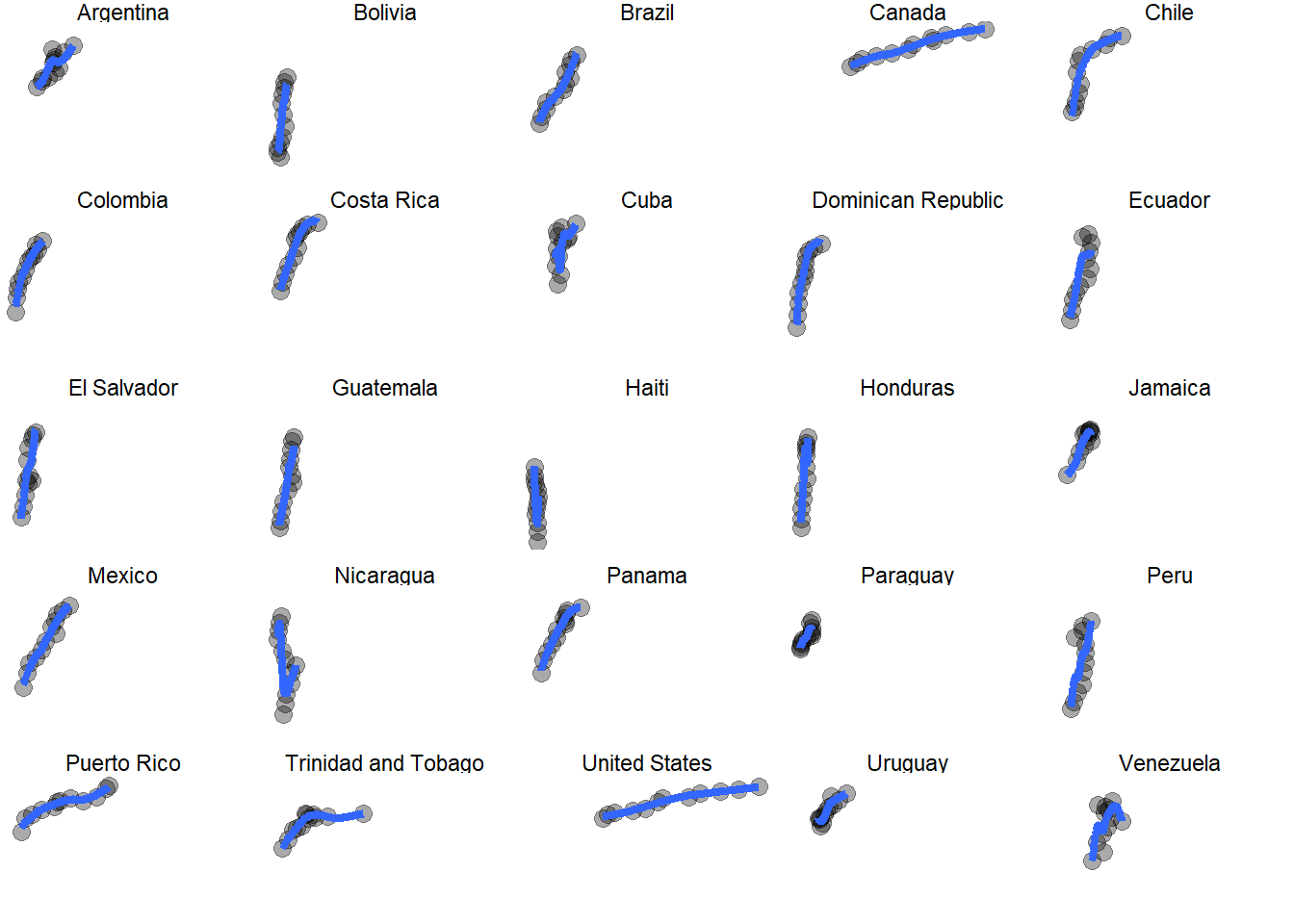

p + geom_point(alpha = 1/3, size = 3) + facet_wrap(~ country) +
    geom_smooth(lwd = 1.5, se = FALSE) +
    theme_void()

¿Componer gráficos en una sola hoja? (tomado de Jenny Bryan)

#install.packages("gridExtra")
library(gridExtra)
p2 <- ggplot(filter(gapminder, year==1952 & continent!="Oceania"), aes(x = lifeExp, color = continent))       + geom_density()
p3 <- ggplot(filter(gapminder, year==2007 & continent!="Oceania"), aes(x = lifeExp, color = continent))       + geom_density()
grid.arrange(p2, p3, nrow = 2, heights = c(0.5, 0.5))

¿Qué problemas encuentras en este arreglo?

4.7 Material adicional (y no tanto)

  • Sí, hay un libro.

  • Estas notas fueron hechas siguiendo principalmente The Hitchhiker’s Guide to Ggplot2 y el curso de Jenny Bryan.

  • Hoja de Ayuda.

  • Hulíková Tesárková & Kurtinová. Application of “Lexis” Diagram: Contemporary Approach to Demographic Visualization and Selected Examples of Software Applications.

  • Rau, R., Bohk-Ewald, C., Muszyńska, M. M., & Vaupel, J. W. (2018). Visualizing Mortality Dynamics in the Lexis Diagram. Springer. doi: 10.1007/978-3-319-64820-0
